Artikel 3.ISB-Bauform „A“

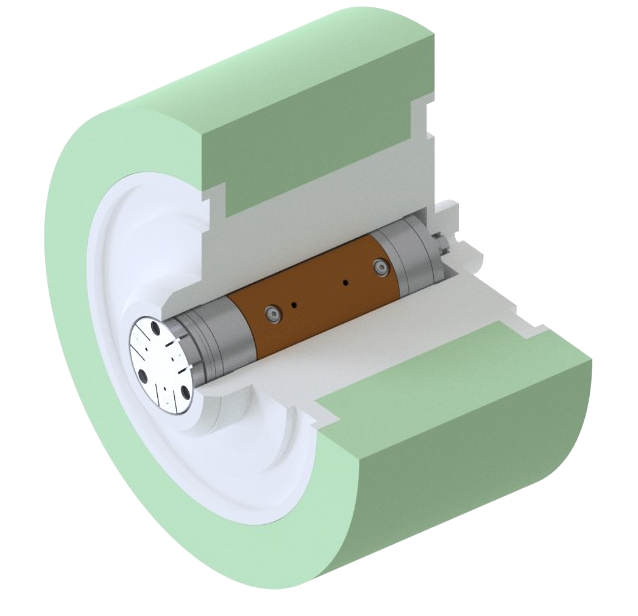

Spindel-Einbauapparat ISB

Für alle Schleifmaschinen mit Spindelbohrung

3.ISB-Bauform „A“

  • Klemmung mit Spannkrone in der Bohrung
  • Leistungs- und Datenübertragung an der Antriebsseite
  • Die Apparate sind momentenfrei, ohne Eigenunwucht.
  • Leistungs- und Datenübertragung, kontaktlos (CONLESS),
  • Typ „D“ = digitaler Absolut Balancer in 1- und 2-Ebenen Ausführung. Für zielgenaues, sekundenschnelles automatisches auswuchten.
  • Die Apparate können mit Körperschall-Sensoren (AE) ausgerüstet werden.
  • Für Arbeitsdrehzahlen bis zu ca. 15 000min-1 geeignet. Abhängig von der jeweiligen, benötigten Auswuchtkapazität
  • Auswuchtkapazitäten bis zu ca. 10 000gcm.
  • Neutralstellung der Auswuchtmassen

Auswahlhilfe



Technische Details

Typen Beschreibung Ø-Bereich [mm] Standardlängen [mm]
ISB-M nicht momentfrei 32, 38 110-400mm
ISB Wuchtmassen 180° 42, 50, 55, 60, 63, 70, 80, 90, 100, 110 110-400mm
ISBK Wuchtmassen 90° 42, 50, 55, 60, 63, 70, 80, 90, 100, 110 110-400mm
ISB-D digital 42, 50, 55, 60 110-400mm

Legende:  ISB-M = nicht momentfrei, ISB = Wuchtmassen 180°, ISBK = Wuchtmassen 90°, ISB-D = digital

Sonderausführungen in unterschiedlichen Durchmessern und Längen auf Anfrage lieferbar.
Sonderlängen bis ca. 1000mm auf Anfrage lieferbar.

Anwendungsbeispiel

  • Automatisches Auswuchtsystem AB300 mit
    externen AE-Körperschallsensor und
    Einbau-Auswuchtapparat Typ ISB Bauform A
  • Automatisches Auswuchtsystem AB340 mit PROFIBUS
    und Einbau-Auswuchtapparat Typ ISB Bauform A
ZubehörBeschreibungArtikel
Spiralkabel
Verbindung zwischen Elektronik und ISB Typ A und B
3.x.Sxx.SSzum Produkt
CONLESS-Empfänger 3.Exxzum Produkt
CONLESS-Sender, 7-polig 3.SxxC / 3.SxxGzum Produkt
Schwingungsfühler 3.PUzum Produkt
Automatische Auswuchtsysteme zum Produkt
