Horizontal-Auswuchtmaschine 3.HM50-30HF

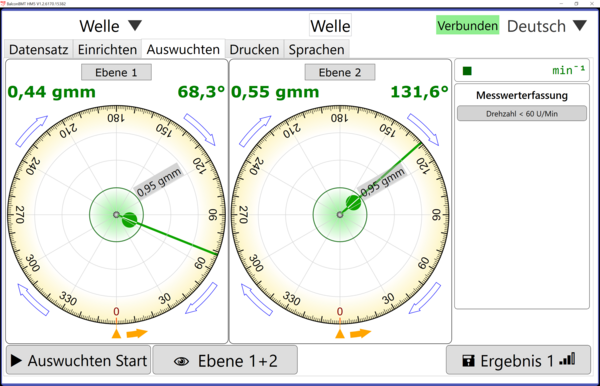

BalconBMT Software

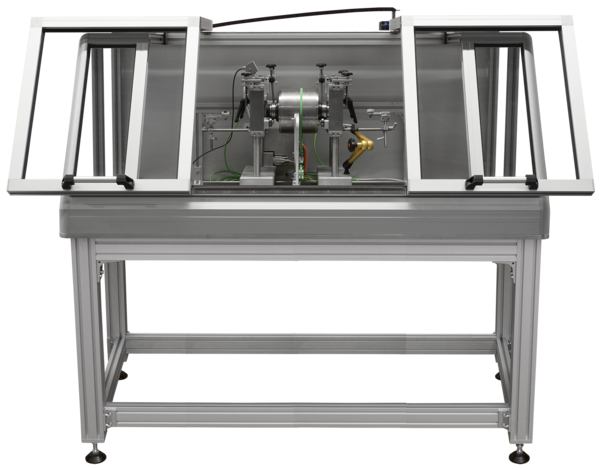

3.HM50-30HF mit Schutzumhausung und Tisch

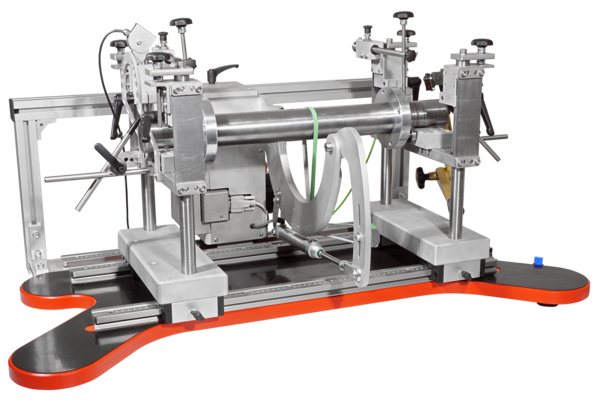

Horizontal-Auswuchtmaschine HM50-30HF

Zum Auswuchten von walzen- und wellenförmigen Rotoren

  • Für Rotorgewichte bis max. 30kg
  • Höchste Messgenauigkeit bis 0,1gmm/kg
  • Angenehm einfache Bedienung
  • Software für 1- und 2-Ebenen Messung
  • Prüfprotokoll-Druck auf Knopfdruck
  • Datenexport der Auswuchtergebnisse
  • Internationale Sprachen (D, E, ES, F, I, R, CN, PT, HR,)
  • Schutzhaube inkl., Unterbau optional

Sonderausführungen auf Anfrage lieferbar.

Katalog-# / Beschreibung

Katalog-# Bestell-# Beschreibung
3.HM50-30HF 1061419A Für Wellen bis ca. 30kg

Technische Daten

Mechanik Elektronik / Sensorik 3.HM50-30HF
Rotorgewicht bis max. 30 kg Auswuchtelektronik komplett, 3.BMT240M.T.2.S3.E/A mit Quickstart Tasten
Rotor - Ø bis ca. 200 mm Auswuchtgenauigkeit 0,1 gmm/kg
Rotor-Längen bis ca. 700 mm, Schwingungsfühler 3.PU.M6.3.0.V2.1 (2x)
Rotorzapfen - Ø 15- 150 mm Drehzahlsensor 3.DS.PZ-G 101CP
Grundfläche 1100 x 500 mm Maschinengewicht ca. 50 kg Startmodul 3.HM50.SM mit Frequenzumrichter Drehzahlregelung, Links-/Rechtslauf
Linienlaser, Winkelmesseinrichtung 230 V / 50 Hz; 120 W (Asynchronmotor)
Schutzhaube (optional) Datenkabel, CAN-USB-Adapter

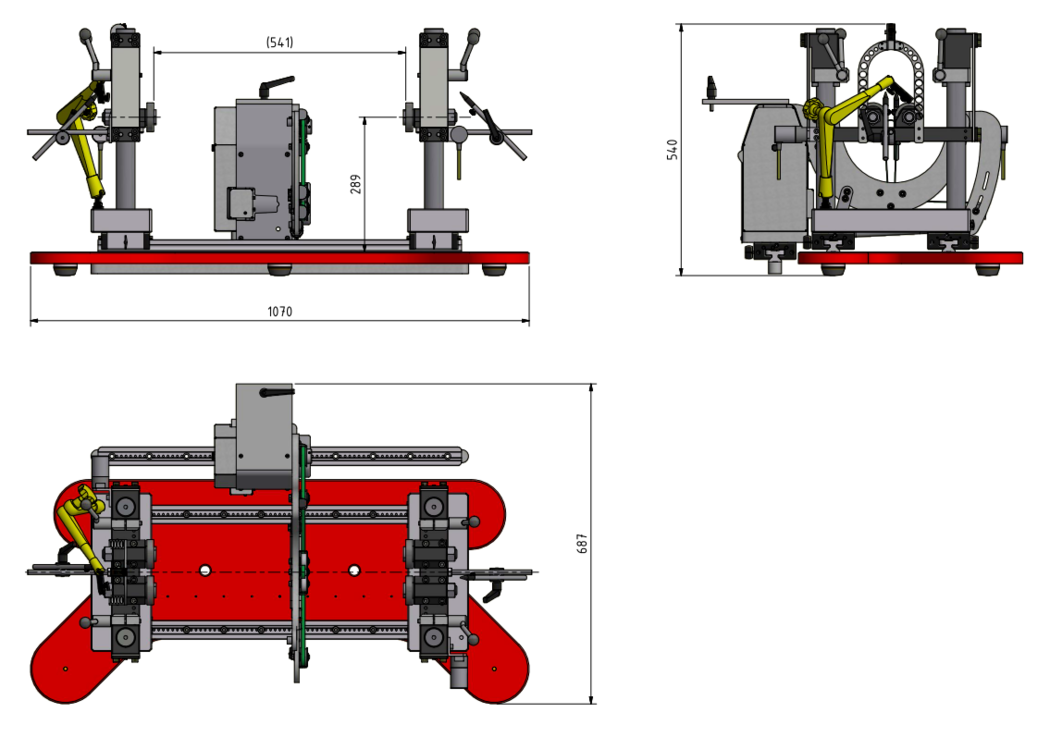

Maßzeichnungen

ZubehörBeschreibungArtikel
Auswuchtelektronik inkl. Auswuchtsoftware BalconBMT
für 3.HM50 / 3.HM50-30HF
3.BMT240M.T.2.S3.E/Azum Produkt
Startmodul für 3.HM50 / 3.HM50-30HF 3.HM50.SMzum Produkt
CAN-USB-Adapter,
Verbindung zwischen PC und Datenkabel
3.CAN.USB.TSzum Produkt
Datenkabel, 9-polig,
Verbindung zwischen Auswuchtelektronik und CAN-USB Adapter
3.DKC.B09.01zum Produkt
HM50 Arbeitsplatz / Schutzumhausung 3.HM50.SE / 3.HM50.SHzum Produkt
Präzisions-Taschenwaagen 3.CMzum Produkt
Gewindestiftsätze 3.0.WGSzum Produkt
Schwingungsfühler für 3.HM50 3.PU.M6.3.0.V2.1zum Produkt
Kabel 4/3-polig für HM50 Schwingungsfühler 3.4/301SBzum Produkt
Drehzahlsensor optisch für 3.HM50 3.DS.PZ-G101CNzum Produkt
Kabel 4/3-polig für HM50 Drehzahlsensor
3.DS.PZ-G101CN
3.4/305BS.DS.M8.1zum Produkt
Gelenkstativ, zum Befestigen des Drehzahlsensors 3.0.GS01zum Produkt
Testmassen zum Einrichten / Kalibrieren 3.TGzum Produkt
Wuchtkitt 3.0.WK02zum Produkt
